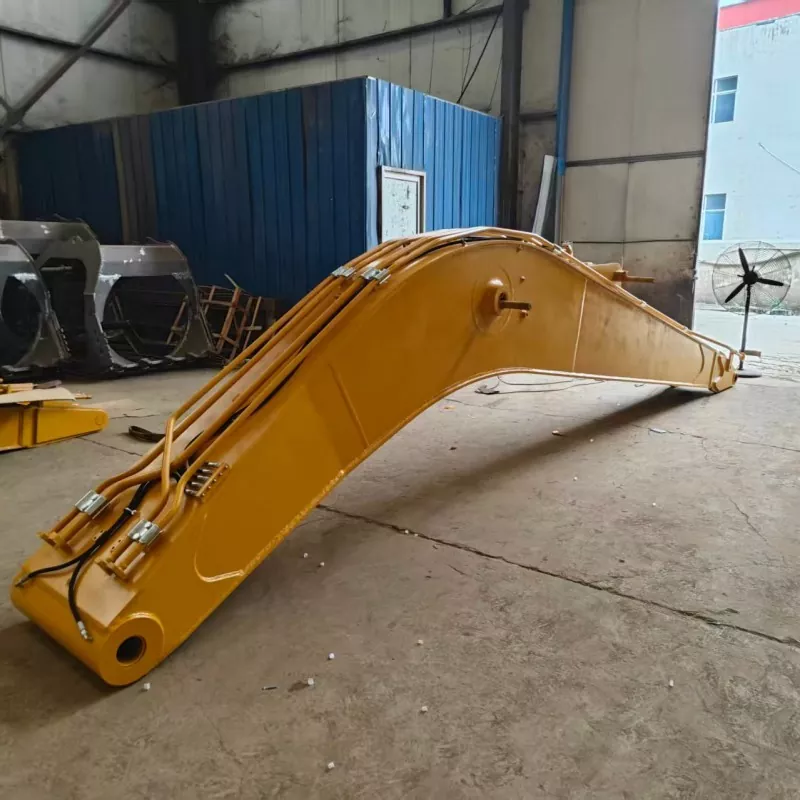

ذراع الحفار طويل المدى لـ ZX200

تقوم شركة XINGCHUANG بتصنيع ملحقات الحفارات طويلة المدى المخصصة للمقاولين وشركات تأجير المعدات وموزعي آلات البناء. تم تصميم هذا الملحق الممتد خصيصًا لذراع الحفار طويل المدى لـ ZX200، وهو يساعد المشغلين على الوصول إلى مسافة أبعد من الماكينة والوصول إلى مناطق عمل أعمق أو أكثر بعدًا في تطبيقات الحفر المناسبة.

وهو متوفر بعدة خيارات للأطوال القياسية، ويمكن تهيئته وفقًا لنصف قطر الحفر المطلوب، وعمق العمل، وظروف المواد، ومواصفات الماكينة. قبل الإنتاج، يمكن لشركة XINGCHUANG مراجعة نموذج الحفار وأبعاد التوصيل والترتيب الهيدروليكي والعمل المقصود لمساعدة المشترين على تحديد التكوين الذي يناسب متطلبات مشروعهم.

يستخدم هيكل الذراع الفولاذ المقاوم للتآكل NM400 كما هو محدد للجسم الرئيسي، مع أقسام معززة في مناطق الحمل الرئيسية. يتم استخدام فتحات الدبوس المُشكَّلة باستخدام الحاسب الآلي وإجراءات اللحام الخاضعة للرقابة ونظام الطلاء الواقي لدعم الاتساق الهيكلي والخدمة الخارجية. يعتمد الأداء الفعلي وعمر الخدمة على التكوين المحدد، وظروف التشغيل، وممارسات الصيانة، والامتثال لحدود التشغيل الخاصة بالشركة المصنعة للحفار.

المواصفات الفنية

الأرقام أعلاه هي المواصفات المرجعية. يجب التأكد من نطاق العمل الفعلي، ووزن المرفقات، وقدرة الرفع، والتوافق مقابل التصميم النهائي وبيانات التشغيل الخاصة بنموذج الحفار. يؤدي الملحق الأطول إلى تغيير غلاف عمل الجهاز وخصائص التحميل، لذلك لا ينبغي تحديده حسب الطول وحده.

اختر طول الوظيفة

يبدأ تحديد الذراع الممتدة بمنطقة العمل بدلاً من الخيار الأطول المتاح. يجب على المشترين تحديد الوصول المطلوب من الموقع المخطط للآلة، وعمق الحفر، وارتفاع الضفاف المحيطة، والمسافة من الحفار إلى المادة التي يتم التعامل معها. يجب بعد ذلك التحقق من نصف قطر العمل وعمقه مقارنة بهندسة المرفقات المقترحة.

يمكن النظر في تكوين 12 مترًا للمشاريع ذات متطلبات الوصول المتوسطة، بينما يمكن تقييم الإصدارات 14 مترًا و15 مترًا و17 مترًا للتطبيقات التي تتطلب غلاف عمل أطول. هذه هي نقاط بداية الاختيار، وليست توصيات عالمية. تؤثر ظروف الأرض، وكثافة المواد، وحجم الجرافة، والأداء الهيدروليكي، واستقرار الماكينة على التكوين المناسب.

يمكن لـ XINGCHUANG مراجعة طلبات الطول المخصصة ضمن النطاق المحدد من 10 إلى 19 مترًا. قبل تأكيد الطلب، قم بتوفير النموذج الدقيق للحفار والتفاصيل التسلسلية أو التكوينية، وعمق الحفر المطلوب ونصف القطر الأفقي، والجرافة المخططة أو أي ملحق طرفي آخر. يجب أن تتحقق المراجعة الهندسية أيضًا من وزن الملحقات المسموح به وحدود التشغيل.

التفاصيل الهيكلية التي تؤثر على عمر الخدمة

التعزيز في المناطق ذات الضغط العالي

يتعرض الذراع الممتد لقوى الانحناء والأحمال المتكررة أثناء التشغيل. يجب تصميم اللوحة الرئيسية والألواح الجانبية وأضلاع التسليح كهيكل منسق. تحدد XINGCHUANG الفولاذ المقاوم للتآكل NM400 لجسم الذراع والتعزيز في المناطق الحاملة الرئيسية. ومع ذلك، فإن سمك اللوحة وحده لا يحدد القدرة الهيكلية؛ ويجب أيضًا مراعاة الهندسة وجودة اللحام وإمكانية تتبع المواد وحمل العمل المقصود.

التحكم في اللحام وإدارة الإجهاد

يعد اتساق اللحام أمرًا مهمًا للمكونات المعرضة لدورات الحفر والتأرجح المتكررة. تصف عملية التصنيع المتوفرة اللحام الآلي والمعالجة الحرارية للمساعدة في التحكم في جودة اللحام والإجهاد المتبقي. يمكن للمشترين ذوي المشاريع الصعبة طلب سجلات فحص اللحام المتوفرة ومعلومات المواد ووثائق جودة المصنع ذات الصلة عند تأكيد الطلب.

محاذاة دقيقة للدبوس والبطانة

تعمل وصلات الدبوس على نقل الأحمال بين الذراع والمكونات المتصلة. يساعد التجويف باستخدام الحاسب الآلي في الحفاظ على محاذاة فتحات الدبوس ويمكن أن يقلل من الاتصال غير المستوي عندما تتم مطابقة المكونات بشكل صحيح. أثناء التركيب والصيانة، يجب على المشترين أيضًا التحقق من ملاءمة الدبوس وحالة الجلبة والتشحيم وعلامات الخلوص غير الطبيعي.

الحماية ضد التعرض في الهواء الطلق

تتضمن عملية السطح المحددة السفع الرملي، والطلاء التمهيدي المقاوم للصدأ، والطلاء الهندسي النهائي. يساعد نظام الطلاء هذا على حماية الفولاذ المكشوف أثناء الخدمة الخارجية، بما في ذلك العمل في البيئات الرطبة. في الظروف المالحة أو الرطبة باستمرار، يظل التنظيف والفحص المنتظم أمرًا مهمًا لأن تلف الطلاء والرطوبة المحبوسة يمكن أن يؤدي إلى التآكل.

مطابقة المرفق مع شروط الموقع

تضع مشاريع التنقيب المختلفة متطلبات مختلفة على الذراع. تساعد مراجعة المادة ومكان العمل والبيئة المحيطة المشترين على تجنب اختيار مرفق طويل جدًا أو ثقيل جدًا أو غير مناسب للمهمة المخطط لها.

تجريف الأنهار والبرك

يمكن أن يساعد الوصول الممتد في الوصول إلى الرواسب من البنك أو من أي موضع تشغيل مناسب آخر، مما قد يقلل من الحاجة إلى تغيير موضع الماكينة بشكل متكرر. قبل الاستخدام، قم بتقييم عمق المياه واستقرار الضفة وظروف الرواسب واختيار الدلو ونطاق العمل المسموح به للحفار. لا يعد المرفق بعيد المدى بديلاً لتقييم الاستقرار الخاص بالموقع.

صيانة الخزان والقناة

قد يتطلب تنظيف القنوات وصيانة الخزان من الحفار الوصول إلى ما هو أبعد من حافة السد أو العمل حول مناطق الوصول المحظورة. يجب اختيار طول الملحق ليناسب شكل الحفر وموضع الماكينة، مع إيلاء اهتمام خاص لقدرة التحمل الأرضية وغطاء التشغيل الآمن.

تشكيل المنحدر على جانب الطريق

يمكن للذراع الممتد أن يدعم أعمال التشذيب على المنحدرات أو السدود حيث تكون المنطقة المستهدفة بعيدة عن متناول التكوين القياسي. يجب على المشترين تحديد ارتفاع العمل المطلوب وزاوية الانحدار ومتطلبات التشطيب بحيث يمكن تقييم الإعداد المقترح للتحكم والاستقرار.

الأعمال الترابية البلدية والعامة

بالنسبة للمشاريع البلدية المحددة ومهام توسيع البرك وتجريف التربة، يعتمد التكوين الصحيح على نوع المادة وعمق الحفر وسعة الجرافة ومتطلبات الدورة. قد تتطلب أعمال الحفر الشاقة باستخدام مواد كثيفة تصميمًا مختلفًا للمرفقات عن التجريف الخفيف أو تشطيب المنحدرات.

مراجع المشروع

مشروع تجديد نهر تايلاند – حفر أعمق

قام أحد مقاولي الحفاظ على المياه في تايلاند بشراء 6 مجموعات من ذراع الحفارة طويلة المدى لـ ZX200 لأعمال تجديد الأنهار الحضرية. لم يتمكن الذراع القياسي الأصلي من تحقيق عمق حفر يصل إلى 6.2 مترًا تقريبًا، مما حد من كفاءة البناء في مناطق المياه العميقة.

بعد اعتماد الذراع الطويلة المخصصة، تم زيادة عمق الحفر إلى حوالي 9.8 متر. وقد أدى المشروع إلى خفض فترة البناء الإجمالية بنحو 35% وتجنب الحاجة إلى منصات تشغيل مؤقتة إضافية.

مشروع الطريق البلدي في بيرو – تقليم المنحدرات

في مشروع تشكيل منحدرات الطرق البلدية في بيرو، استخدم فريق البناء ذراع الحفارة طويلة المدى لـ ZX200 لإكمال عمليات التشذيب في المواقع العالية والمسافات الطويلة. أدى نطاق العمل الممتد إلى تقليل الاعتماد على معدات الرفع المساعدة وخفض تكاليف العمالة الإضافية.

مشروع تجريف البحيرة المحلية – تكوين 17 م

بالنسبة لمشروع تنظيف رواسب البحيرة المحلية، فقد قدمنا ​​نسخة مخصصة بطول 17 مترًا لعمليات التجريف واسعة النطاق. قبل التسليم، أكملت جميع المنتجات اختبار الحمل المستمر على مدار 24 ساعة للتحقق من الاستقرار الهيكلي وموثوقية التشغيل.

تصف الحالات المذكورة أعلاه نتائج المشروع المبلغ عنها. ستختلف النتائج الفعلية وفقًا لظروف الموقع وتكوين الماكينة وممارسات المشغل وإدارة المشروع. يمكن للمشترين طلب مراجع المشروع المتاحة ووثائق الفحص عند تقييم تطبيق مماثل.

ما يجب تأكيده قبل الطلب

لتقليل مشكلات التوافق وتجنب التعديلات غير الضرورية، يجب على المشترين إعداد المعلومات التالية قبل طلب عرض الأسعار:

تحديد الآلة:التفاصيل الدقيقة لنموذج الحفار أو سلسلة أو سنة أو تفاصيل تسلسلية حيثما كان ذلك متاحًا، وتكوين المرفقات الحالي.

متطلبات العمل:الوصول إلى الهدف وعمق الحفر وارتفاع الموقع ونوع المادة وأبعاد الجرافة والمهام الرئيسية التي سيقوم بها الملحق.

تفاصيل الاتصال:قطر الدبوس، ومسافة مركز الدبوس، وعرض التركيب، وأبعاد توصيل الأسطوانة، ومتطلبات الخرطوم الهيدروليكي وترتيب الوصلة.

نطاق الطلب:طول الذراع المطلوب، بما في ذلك المسامير والخراطيم، ومتطلبات ربط الأسطوانة والدلو، ولون السطح، والتغليف، وميناء الوجهة أو موقع التسليم.

إذا كان ذلك متاحًا، أرسل صورًا لوصلات ذراع الرافعة والذراع الحالية ولوحة تعريف الماكينة والأبعاد ذات الصلة ومنطقة العمل المقترحة. تساعد هذه التفاصيل الشركة المصنعة على تقييم التكوين قبل إصدار الرسومات النهائية أو عرض الأسعار.

التفتيش وإصدار الشهادات والدعم

توفر XINGCHUANG تصنيع ملحقات الحفارات ودعم التصدير لشركات البناء وموزعي المعدات وأساطيل التأجير. اعتمادًا على الطلب ونطاق الفحص المتفق عليه، يمكن للمشترين طلب سجلات المواد المتاحة وصور الإنتاج ومعلومات الفحص ووثائق اختبار التحميل قبل الشحن.

تذكر الشركة أنها حصلت على شهادات أو مؤهلات ISO 9001 وCE وSGS. يجب على المشترين تأكيد حامل الشهادة الدقيق ونطاقها وصلاحيتها وإمكانية تطبيقها على المرفق المحدد وسوق الوجهة. تعتمد متطلبات CE على تصنيف المنتج والتشريعات المعمول بها، بينما قد تشير SGS إلى خدمات الاختبار أو الفحص أو الاعتماد بدلاً من موافقة عالمية واحدة على المنتج. اطلب المستندات ذات الصلة للتحقق قبل الشراء.

بالنسبة للمرفقات الهيكلية، يجب الاتفاق على متطلبات الفحص قبل الإنتاج. يجب توثيق أي اختبار حمل أو طريقة فحص أو معايير قبول بشكل واضح حتى يفهم المشتري ما تم اختباره وتحت أي ظروف.

الأسئلة المتداولة

كيف يمكنني التأكد من أن المرفق يناسب جهاز ZX200 الخاص بي؟

قم بتوفير إصدار الجهاز الدقيق وقياسات الاتصال. على الرغم من أن التكوينات المدرجة تستهدف حفارات السلسلة ZX200، إلا أن أبعاد التركيب والوصلات الهيدروليكية وترتيبات الربط يمكن أن تختلف. يجب تأكيد التوافق مع الجهاز الفعلي قبل الإنتاج.

هل توفر الذراع الأطول دائمًا إنتاجية أفضل؟

لا، فالذراع الأطول يمكن أن يزيد من مدى الوصول وعمق العمل، ولكنه يغير أيضًا خصائص حمل الماكينة وقد يؤثر على قوة الحفر ووقت الدورة والاستقرار. الطول الأفضل هو الذي يلبي متطلبات المشروع ضمن حدود التشغيل المعتمدة للحفار.

هل يمكنني استخدام نفس الجرافة مثل ذراع الحفار القياسي الخاص بي؟

يعتمد ذلك على تصميم الملحق، ووزن الجرافة، وأبعاد الدبوس، وهندسة الوصلات. قم بمشاركة مواصفات الجرافة الحالية حتى تتمكن الشركة المصنعة من التحقق مما إذا كان من الممكن الاحتفاظ بها أو ما إذا كانت هناك حاجة إلى مجموعة جرافة أو وصلة متوافقة.

ما الذي يجب علي التحقق منه بعد التثبيت؟

اتبع تعليمات الماكينة والمرفقات لفحص قفل المسامير، والتشحيم، والوصلات الهيدروليكية، وتوجيه الخرطوم، والتداخل، والحركة عبر نطاق التشغيل. يجب أن يتم التشغيل الأولي بموجب إجراء فحص مناسب وضمن الحدود المحددة.

هل يمكنك توفير الرسومات وسجلات التفتيش قبل الشحن؟

يمكن مناقشة الرسومات المتوفرة وصور الإنتاج وسجلات الفحص ووثائق الاختبار المتفق عليها أثناء تأكيد الطلب. حدد المستندات المطلوبة للحصول على موافقة الشراء أو عملية الاستيراد أو تسليم المشروع قبل بدء الإنتاج.

ما الذي يغطيه الضمان المذكور؟

تنص الشروط المقدمة على ضمان المصنع لمدة 12 شهرًا للأجزاء الهيكلية الملحومة، بينما يتم التعامل مع المسامير والأكمام والأختام كمواد استهلاكية عادية. قم بتأكيد شروط الضمان النهائية والاستثناءات وتاريخ البدء وإجراءات المطالبة في عقد البيع قبل الطلب.

تصنيع مخصص لمشروع التنقيب الخاص بك

تدعم XINGCHUANG تكوينات المرفقات المخصصة لمقاولي البناء ومقدمي خدمات تأجير المعدات وموزعي قطع غيار الآلات. يمكن أن تشمل الخيارات طول الذراع ولون السطح والملحقات المتوافقة، والتي تخضع للمراجعة الهندسية وتوافق الماكينة.

لتلقي توصية وعروض أسعار خاصة بالمشروع، أرسل نموذج الحفار ونطاق العمل المطلوب وأبعاد الاتصال وتفاصيل التطبيق والسوق الوجهة. يمكن لشركة XINGCHUANG بعد ذلك مراجعة التكوين المطلوب وتأكيد نطاق العرض المتاح ومناقشة ترتيبات الإنتاج والفحص والتعبئة والتسليم.
